磁翻板液位計

作者： | 發布時間：2020/4/24 15:39:07 | 瀏覽次數：

液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

工作原理：

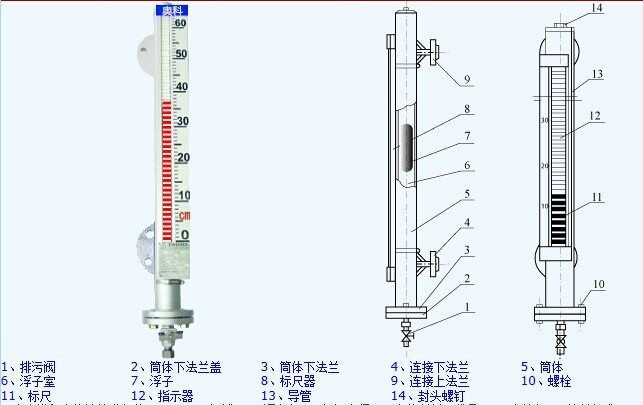

磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對生產）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

主要技術指標
1、量程范圍：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量精度：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或開關量
11、接口法蘭：PN4.0　DN25　HG20593（側裝式）

五，磁翻板液位計用途與適用范圍：

類型
型號
適用范圍及用途
普通型
UHZ -P
普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型
UHZ- F
特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型
UHZ- R
適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型
UHZ- T
適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型
UHZ- Y
適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
高溫高壓型
UHZ- H
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
防爆型
UHZ -B
適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型
UHZ -D
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

磁翻板液位計型號與說明：

UHZ
廠家編號

代號
含義
T
高溫型
基本類型

P
普通型
Y
高壓型

D
頂裝型
H
高溫高壓型

F
防腐型
B
防爆型（Bd為隔爆型、Bi為本安型）

R
伴熱型

代號
含義
4
4.0
過程壓力
（MPa）

0
常壓
5
6.3

1
1.0
6
10.0

2
1.6
7
15.0

3
2.5
8
其他

代號
含義
4
0.75-0.9
介質密度
（g∕cm³）

1
0.45-0.51
5
0.9-1.0

2
0.51-0.65
6
1.0-1.8

3
0.65-0.75

代號
含義
2
PVC/ UPVC
主體材質

0
304
3
內襯F4（或PE）

1
316/ 316L
4
其他

0
翻柱現場顯示型
顯示方式

1
變送輸出型

2
翻柱附帶變送輸出型

3
其他型

0
無報警點
報警代號

1
有一個報警點

2
有兩個報警點

3
其他

X
其他內容如：量程（L）
其他選項

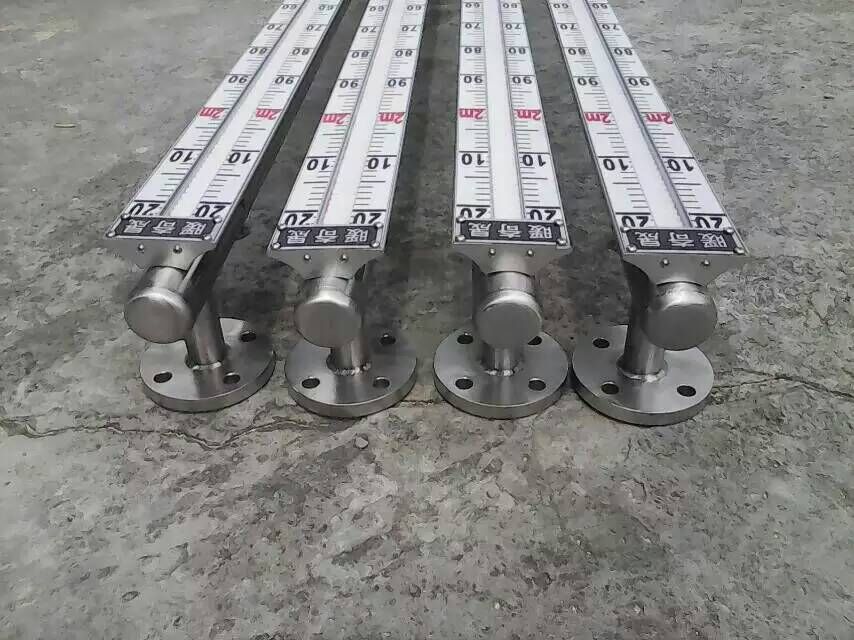

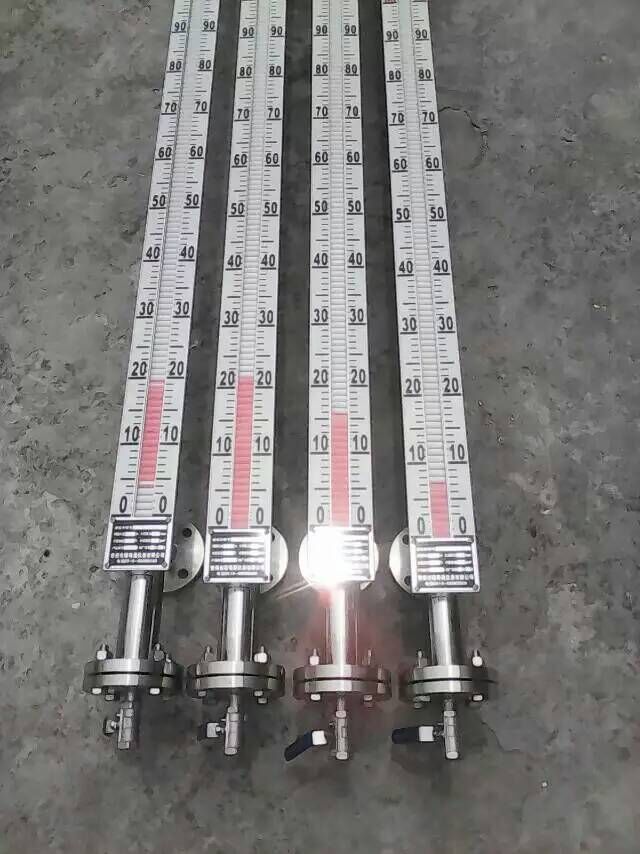

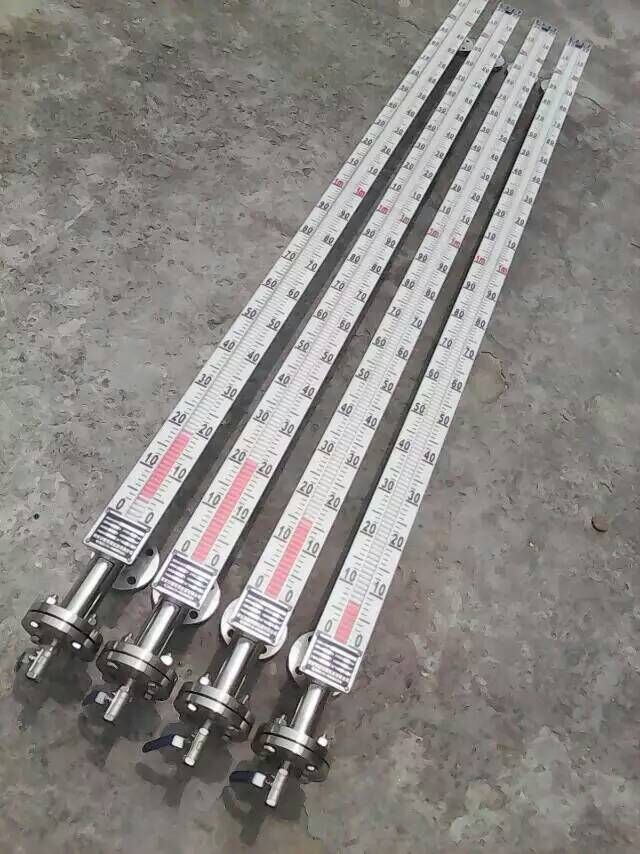

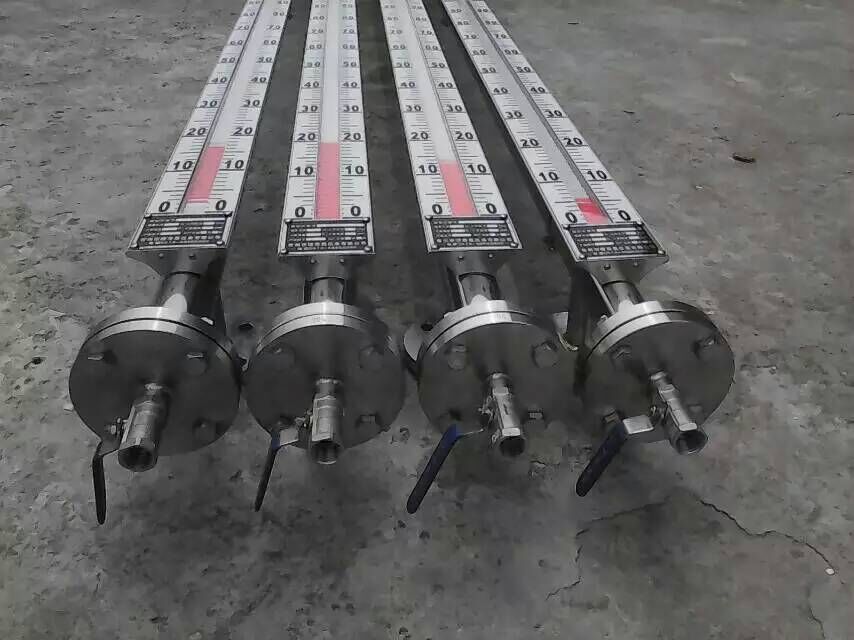

如下實物圖可供參考，面板隨規格參數有所變動↓
